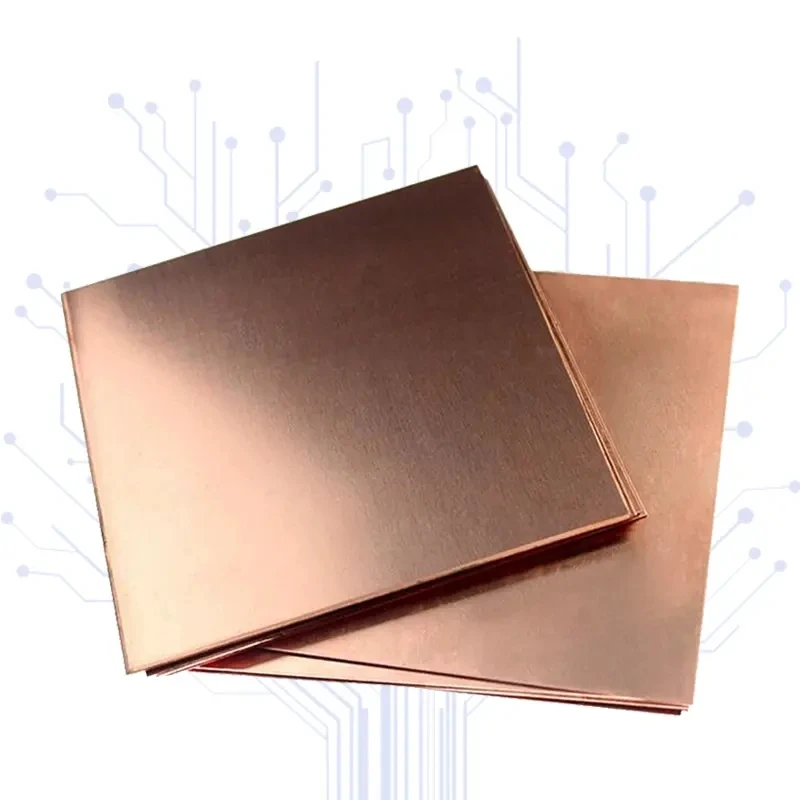

Bakır Sac

Bakır Sac

CİVEN Metal bakır sac, elektrolitik bakırdan üretilip haddeleme, ısıl işlem, yüzey temizleme ve bitirme işlemlerinden geçirilir. Listelenen malzeme sınıfları arasında kimyasal bileşim, elektriksel iletkenlik, boyutlar ve mekanik özellikleri kapsayan teknik verilerle birlikte T1, T2, TU1, TU2, TP1 ve TP2 yer almaktadır. Bakır levha elektrik, otomotiv, iletişim, donanım ve dekoratif uygulamalarda kullanılmaktadır. Alıcılar, imalat ihtiyaçlarına göre gerekli kaliteyi, temperi, kalınlığı ve boyutları belirtebilirler.
Share to
Soruşturma göndermek
Açıklama
Teknik parametreler

Civen Metal Material (Shanghai) Co., Ltd., Çin'in önde gelen bakır levha üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan Çin'de üretilen toplu dayanıklı bakır levhayı satın almaya hoş geldiniz. İşbirliği ile ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.



Ürün Tanıtımı



Bakır levha, külçe hazırlama, sıcak haddeleme, soğuk haddeleme, ısıl işlem, yüzey temizleme, kesme ve bitirme dahil olmak üzere bir dizi işlem adımından geçerek elektrolitik bakırdan üretilir.

CİVEN Metal, sac ürünler için çeşitli bakır kalitelerini listelemektedir: T1, T2, TU1, TU2, TP1 ve TP2. Malzeme aralığı saf bakırı, oksijensiz-serbest bakırı ve oksitlenmemiş bakırı kapsar. Uygun kalite, bitmiş bileşenin elektrik, mekanik ve imalat gereksinimlerine bağlıdır.

Bakır levha elektrik, otomotiv, iletişim, donanım ve dekoratif uygulamalarda kullanılmaktadır. Bir malzeme seçerken alıcılar proje için gerekli olan kaliteyi, temperi, kalınlığı, genişliği, uzunluğu ve boyut toleranslarını doğrulamalıdır.

Daha dar şerit formatında bakır gerektiren uygulamalar için bkz.Bakır Şerit.



Bakır Sac Kaliteleri ve Malzeme Standartları



Mevcut ürün spesifikasyonları aşağıdaki kaliteleri ve ilgili malzeme tanımlarını listelemektedir.

Malzeme kategorisi Çin notu ISO tanımı ASTM tanımı JIS tanımı
Saf bakır T1, T2 Cu-FRHC C11000 C1100
Oksijen-içermeyen bakır TU1 Listelenmemiş C10100 C1011
Oksijen-içermeyen bakır OG2 Cu-OF C10200 C1020
Deoksidize bakır TP1 Cu-DLP C12000 C1201
Deoksidize bakır TP2 Cu-DHP C12200 C1220

Bu tanımlamalar mevcut sayfanın alaşım tablosunu takip etmektedir. Sipariş vermeden önce gerekli kaliteyi ve geçerli standardı proje spesifikasyonuna göre doğrulayın.



Kimyasal Bileşim



Mevcut sayfada T1, T2, TU1, TU2, TP1 ve TP2 için kimyasal bileşim sınırları yayınlanmaktadır. Aşağıdaki tablo sayfada gösterilen değerleri korur.

Seviye Cu + Ag (%) P (%) Bi (%) Sb (%) Gibi (%) Fe (%) Hayır (%) Pb (%) Sn (%) S (%) Zn (%) O (%) Safsızlıklar (%)
T1 99.95 0.001 0.001 0.002 0.002 0.005 0.002 0.003 0.002 0.005 0.005 0.02 0.05
T2 99.90 - 0.001 0.002 0.002 0.005 0.005 0.005 0.002 0.005 0.005 0.06 0.1
TU1 99.97 0.002 0.001 0.002 0.002 0.004 0.002 0.003 0.002 0.004 0.003 0.002 0.03
OG2 99.95 0.002 0.001 0.002 0.002 0.004 0.002 0.004 0.002 0.004 0.003 0.003 0.05
TP1 99.90 - 0.002 0.002 - 0.01 0.004 0.005 0.002 0.005 0.005 0.01 0.1
TP2 99.85 - 0.002 0.002 - 0.05 0.01 0.005 0.01 0.005 - 0.01 0.15

Orijinal sayfa bu tabloyu "Kimyasal Bileşim (%, Maks.)" olarak etiketlerken aynı zamanda Cu + Ag içeriğini de listeler. Bu değerleri sözleşmeye bağlı kabul kriteri olarak kullanmadan önce kaynak tablonun amaçlanan limit gösterimini doğrulayın. Kısa çizgi, o hücrede hiçbir değerin listelenmediğini gösterir.



Mevcut Boyutlar ve Temperler



Sayfada T2 ve TU2 kalitelerindeki bakır levhalar aşağıdaki boyut bilgileriyle birlikte listelenmektedir.

Parametre Yayınlanan spesifikasyon
Listelenen notlar T2, TU2
Listelenen öfkeler H, 1/4H, 1/2H
Kalınlık aralığı 1 0,3–0,49 mm
Kalınlık aralığı 2 0,5–3,0 mm
Genişlik Boyut aralığına bağlı olarak 1000 mm'ye kadar
Uzunluk 1000–3000 mm, boyut aralığına bağlı olarak

Orijinal boyut tablosunda birleştirilmiş hücreler olduğundan her kalınlık, genişlik, uzunluk ve kıvam kombinasyonu çıkarılan metinden güvenilir bir şekilde eşleştirilemez. Satın alma spesifikasyonunu tamamlamadan önce CİVEN Metal ile mevcut tam kombinasyonu doğrulayın.

Sayfada ayrıca bir öfke açıklaması da yer alıyor:

• O: Yumuşak

• 1/4Sa: Çeyrek-zor

• 1/2Saat: Yarı-zor

• H: Sert

• EH: Ultra sert

• R: Sıcak haddelenmiş

Açıklamada listelenen her temper, her bakır levha kalitesi için mevcut olmayabilir.



Boyutsal Toleranslar



Geçerli sayfada kalınlık ve genişlik toleransları nominal kalınlığa ve levha genişliğine göre listelenmektedir.

Kalınlık (mm) Kalınlık toleransı (± mm), genişlik<400 mm Genişlik<600 mm Genişlik<1000 mm Genişlik toleransı (± mm), genişlik<400 mm Genişlik<600 mm Genişlik<1000 mm
0.5–0.8 0.035 0.050 0.080 0.3 0.3 1.5
0.8–1.2 0.040 0.060 0.090 0.3 0.5 1.5
1.2–2.0 0.050 0.080 0.100 0.3 0.5 2.5
2.0–3.2 0.060 0.100 0.120 0.5 0.5 2.5

Bu rakamlar mevcut tolerans tablosundan alınmıştır. Sıralı boyutlara ve orijinal tablonun genişlik-sütun tanımlarına göre geçerli toleransı onaylayın.



Mekanik Özellikler



Sayfada farklı temperlere ait çekme mukavemeti, uzama ve sertlik verileri yer almaktadır. Çıkarılan tablo alaşım ve temper hücrelerini birleştirdi, dolayısıyla her alaşım, temper ve değer arasındaki ilişki burada güvenli bir şekilde yeniden oluşturulacak kadar açık değil.

Alaşım-temperleme-eşlemesi onaylanana kadar orijinal mekanik-performans tablosunu yerinde tutun. Doğrulandıktan sonra, alıcılar için teknik karşılaştırmayı kolaylaştırmak amacıyla kalite ve kıvam başına bir satır olacak şekilde yeniden biçimlendirilebilir.



Elektriksel İletkenlik



Mevcut sayfada aşağıdaki elektriksel parametreler yayınlanmaktadır.

Alaşım grubu İletkenlik (% IACS) Direnç katsayısı (Ω·mm²/m)
T1, T2 98'den büyük veya eşit 0.017593
TU1, TU2 100'den büyük veya eşit 0.017241
TP1, TP2 90'dan büyük veya eşit 0.019156

Bu rakamlar, elektrik performansı malzeme spesifikasyonunun bir parçası olduğunda alıcıların listelenen bakır kalitelerini karşılaştırmasına yardımcı olabilir. Amaçlanan uygulama için geçerli kalite ve test gerekliliklerini doğrulayın.



Uygulamalar



Bakır levha elektrik, otomotiv, iletişim, donanım ve dekoratif kullanımlar için listelenmiştir. Seçilen kalite, sertlik ve boyutlar, bileşenin ve üretim sürecinin gereksinimlerine uygun olmalıdır.

Özellikle yarı iletken ambalajlamaya yönelik bakır alaşımlı şerit gerektiren projeler için bkz.Kurşun Çerçeve için Bakır Şerit.

Bakır levha yerine pirinç levha gerektiren projeler için bkz.Pirinç Levha.

Bakır veya pirinç şerit kullanan dekoratif uygulamalar için bkz.Bakır Şerit Dekorasyonu.



Elektriksel Parametreler

product-1000-1150
