Standart RA Bakır Folyo

CİVEN Metal'in Standart RA Bakır Folyosu, tekdüze bir malzeme yapısı, tutarlı kalınlık ve zorlu elektronik ve endüstriyel uygulamaların gerektirdiği mekanik esnekliği elde etmek için soğuk haddeleme ve kontrollü tavlama yoluyla üretilir.

Standart seri, 9 μm'den 70 μm'ye kadar kalınlıklara ve 10 mm'den 620 mm'ye kadar genişliğe sahip, ETP ve oksijen-içermeyen bakır kalitelerinde mevcuttur. Bitmiş bileşenin şekillendirme, bükme, yapıştırma ve işleme gereksinimlerine göre farklı temperler ve yüzey seçenekleri seçilebilir.

Ürüne Genel Bakış

Standart RA bakır folyo, esneklik, iletkenlik, boyutsal kontrol ve mekanik performansın birlikte dikkate alınması gereken uygulamalara yönelik haddelenmiş bir bakır malzemedir.

Elektro-birikimli bakır folyo ile karşılaştırıldığında haddelenmiş ve tavlanmış üretim süreci, RA bakır folyoya farklı bir tane yapısı ve mekanik davranış kazandırır, bu da onu özellikle tekrarlanan bükme veya şekillendirmeyi içeren uygulamalarla ilgili hale getirir.

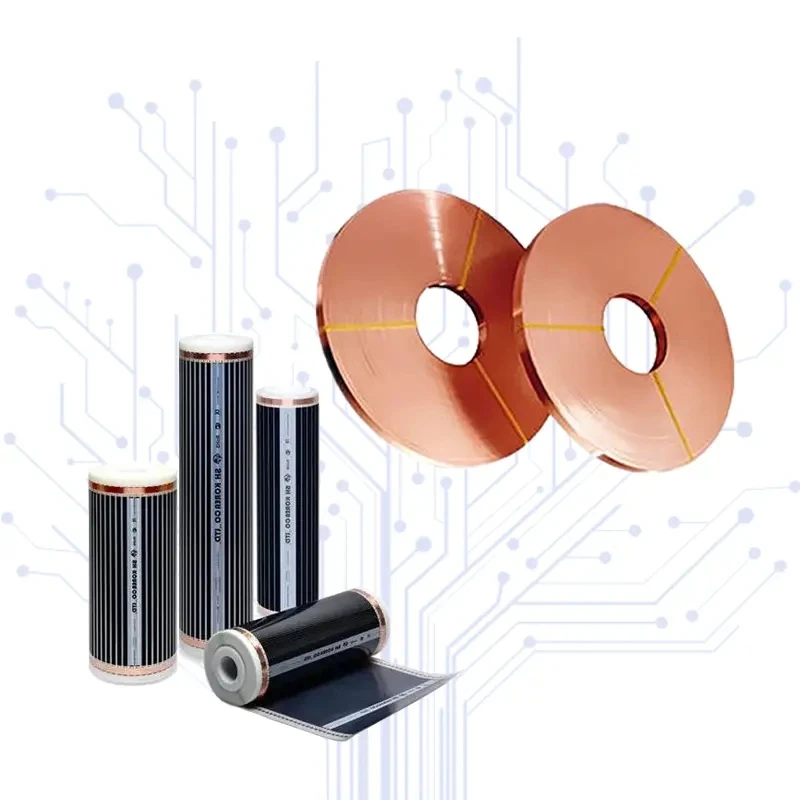

70μm Standart RA Bakır Folyo
CİVEN Metal 70μm Standart RA Bakır Folyo, tekrarlanan soğuk haddeleme ve ara tavlama yoluyla üretilen haddelenmiş tavlanmış bakır folyodur. 70 μm nominal kalınlığıyla esnek devreler,...

daha fazla Bize ulaşın
50μm Standart RA Bakır Folyo
CİVEN Metal 50μm Standart RA Bakır Folyo, çok geçişli soğuk haddeleme ve kontrollü tavlama yoluyla üretilen haddelenmiş tavlanmış bakır folyodur. 50 μm nominal kalınlığıyla esnek baskılı devreler,...

daha fazla Bize ulaşın
35μm Standart RA Bakır Folyo
CİVEN Metal'in 35μm Standart RA Bakır Folyosu, tutarlı kalınlık, yüksek süneklik ve güvenilir elektrik iletkenliği gerektiren elektronik uygulamalar için tasarlanmış, haddelenmiş-tavlanmış bir...

daha fazla Bize ulaşın
18μm Standart RA Bakır Folyo
CİVEN Metal'in 18μm Standart RA Bakır Folyosu, ince, esnek ve elektriksel olarak iletken bir malzeme gerektiren elektronik uygulamalar için tasarlanmış, haddelenmiş-tavlanmış bir bakır folyodur....

daha fazla Bize ulaşın
12μm Standart RA Bakır Folyo
CİVEN Metal'in 12μm Standart RA Bakır Folyosu esneklik, elektrik iletkenliği ve kontrollü kalınlık gerektiren elektronik uygulamalar için tasarlanmış ince haddelenmiş-tavlanmış bir bakır folyodur....

daha fazla Bize ulaşın
9μm Standart RA Bakır Folyo
CİVEN METAL 9μm Standart Haddelenmiş-Tavlı (RA) Bakır Folyo, kontrollü kalınlık, elektrik iletkenliği, yüzey kalitesi ve mekanik esneklik gerektiren uygulamalar için tasarlanmış ince bir bakır...

daha fazla Bize ulaşın

Anahtar Malzemesi

Temel Malzemeler:

ETP Bakır — C11000 / Cu-ETP

Bakır saflığı: %99,90'a eşit veya daha büyük

Oksijen-Serbest Bakır — C10200 / C10100

Bakır saflığı: %99,99'a eşit veya daha büyük

Mevcut malzeme uygulamanın elektrik, mekanik, şekillendirme ve işleme gereksinimlerine göre seçilmelidir.

Performans Özellikleri

Bükülme ve Esneklik

Haddelenmiş ve tavlanmış yapı, tekrarlanan bükülme ve dinamik hareket içeren uygulamalar için gereken esnekliği sağlar.

Elektriksel İletkenlik

ETP ve OFE kaliteleri elektronik ve elektrik uygulamaları için yüksek elektrik iletkenliği sağlar.

Şekillendirilebilirlik

Uzama, çekme mukavemeti ve şekillendirme performansı arasında gereken dengeye göre farklı temperler seçilebilir.

Yüzey Kontrolü

Yüzey pürüzlülüğü ve işleme seçenekleri, sonraki yapıştırma, dağlama, şekillendirme veya diğer işlem gereksinimlerine göre belirlenebilir.

Teknik Özellikler

arametre	Standart ETP Notu	Oksijen-Serbest (OFE) Sınıfı	Test Standardı

Bakır İçeriği

%99,90'dan büyük veya eşit

%99,99'dan büyük veya ona eşit

ASTM B152 / JIS H3100

Elektriksel İletkenlik

%100 IACS'den büyük veya ona eşit

%101 IACS'den büyük veya ona eşit

ASTM B193

Yoğunluk

8,94 gr/cm³

Arşimed Yöntemi

Yüzey Pürüzlülüğü (Rz)

0.6–1.5 μm

0.4–1.2 μm

ISO 4287 / JIS B0601

Kopma Uzaması

Öfkeye göre %15–35

Öfkeye göre %18–40

IPC-TM-650 2.4.18

Çekme Dayanımı

Temperlenmeye göre 200–450 MPa

180–420 MPa kıvama göre

IPC-TM-650 2.4.18

Mevcut Kalınlık ve Genişlik

Kalınlık Aralığı

9–70 μm

Standart Kalınlıklar

9 μm, 12 μm, 18 μm, 35 μm, 70 μm

Genişlik Aralığı

10–620 mm, spesifikasyona göre yarık

Kalınlık Toleransı

18 μm'nin altındaki kalınlık için ±1,0 μm; Kalınlık için ±%5 18 μm'den büyük veya eşit

Çekirdek İç Çapları

76 mm (3 inç) ve 152 mm (6 inç)

Temper ve Yüzey Seçenekleri

Yumuşak Tavlı (O)

Yumuşak tavlanmış temper, daha fazla şekillendirilebilirlik gerektiren uygulamalar için daha yüksek uzama ve daha düşük gerilme mukavemeti sağlar.

Yarı-Sert (H02)

H02, her iki özelliğin de önemli olduğu genel uygulamalar için çekme mukavemeti ve şekillendirilebilirlik arasında bir denge sağlar.

Tam-Sert (H04)

H04, daha fazla boyutsal sertlik gerektiren uygulamalar için daha yüksek çekme mukavemeti sağlar.

Düz Yüzey

Düz seçenek,-oksidasyon önleyici pasivasyona sahip yuvarlanmış bir yüzey sağlar.

Pürüzlülük-Geliştirilmiş Yüzey

PI veya PET filmlerle yapıştırma için yüzey pürüzlülüğünün ve soyulma mukavemetinin arttırılması gerektiğinde nodüler bir yüzey işlemi kullanılabilir.

İmalat ve Kalite Kontrol

Üretim Süreci

Soğuk Haddeleme

Çok geçişli soğuk haddeleme, kontrollü haddeleme koşulları altında bakır folyoyu gereken kalınlığa indirir.

Sürekli Tavlama

Kontrollü-atmosfer tavlaması, haddeleme sonrasında malzeme yapısını ve mekanik özellikleri ayarlar.

Yüzey Temizleme ve Pasivasyon

Folyo, işlem kalıntılarını gidermek için temizlenir ve yüzey korumasını iyileştirmek için işleme tabi tutulur.

Hassas Dilme

Bitmiş folyo, sonraki işlemler için gerekli genişliğe kadar kesilebilir.

Muayene ve Test

CİVEN Metal'in denetim süreci aşağıdakiler de dahil olmak üzere temel malzeme özelliklerini kapsar:

• Kalınlık ve genişlik

• Çekme mukavemeti ve uzama

• Yüzey durumu

• Elektrik iletkenliği

• Yüzey kusurları

• Rulo ve boyutsal tutarlılık

Geçerli sipariş gerekliliklerine göre Malzeme Test Raporları sevkiyatla birlikte sağlanabilir.

Kalite Sertifikaları

ISO 9001:2015 Kalite Yönetim Sistemi
IATF 16949:2016 Otomotiv Kalite Yönetim Sistemi
Parti başına sağlanan RoHS ve REACH Uyumluluk Raporları.

Uygulamalar

Esnek Baskılı Devreler (FPC)

RA bakır folyo, tekrarlanan bükülme ve mekanik esnekliğin önemli olduğu esnek devre uygulamalarında kullanılabilir.

Lityum-İyon Piller

Folyo, gerekli malzeme spesifikasyonunun tasarımla eşleştiği durumlarda pil-ile ilgili akım toplama-ve esnek elektrik bağlantısı uygulamaları için düşünülebilir.

EMI Koruma

Bakır folyo, elektronik ekipmanlarda elektromanyetik girişim koruması için iletken bir katman olarak kullanılabilir.

Hassas Damgalama

Farklı temperler, malzemenin hassas elektronik bileşenlerin biçimlendirme ve mekanik gereksinimlerine göre seçilmesine olanak tanır.

Özel Dilme ve Malzeme Gereksinimleri

CİVEN Metal müşteri ihtiyaçlarına göre dilme genişlikleri ve malzeme konfigürasyonları sağlayabilmektedir.

Fiyat teklifi talep ederken lütfen şunları sağlayın:

• Gerekli bakır kalitesi

• Kalınlık

• Genişlik

• Öfke

• Yüzey gereksinimi

• Başvuru

• Aşağı akış işleme yöntemi

• Gerekli miktar

Deneme üretimi için numune veya küçük{0}}parti gereksinimleri de satış ekibiyle görüşülebilir.

Paketleme ve İzlenebilirlik

Folyo, nakliye sırasında ruloyu, kenarları, yüzeyi ve göbeği koruyacak şekilde paketlenir.

Ürün izlenebilirliğini desteklemek için her rulo, geçerli üretim ve kalite-kontrol kayıtlarına göre tanımlanabilir.

Özel paketleme, çekirdek, dilme ve nakliye gereksinimleri, sipariş verilmeden önce onaylanabilir.

Neden Standart RA Bakır Folyo için CİVEN Metal'i Seçmelisiniz?

Entegre Üretim Kontrolü

Üretim süreci içerisinde soğuk haddeleme, tavlama, yüzey işleme ve dilme koordine edilmektedir.

Malzeme Denetimi

Temel fiziksel, mekanik, elektriksel ve boyutsal özellikler geçerli ürün gereksinimlerine göre kontrol edilir.

Teknik Şeffaflık

Gelen denetim veya proses doğrulaması sırasında malzeme özelliklerini doğrulaması gereken müşterilere malzeme ve kalite belgeleri sağlanabilir.

SSS

S: Standart RA Bakır Folyo Nedir?

C: Standart RA Bakır Folyo, elektrodepozisyon yerine haddeleme ve tavlama yoluyla üretilen bakır folyodur. Elektriksel iletkenlik, esneklik, şekillendirilebilirlik ve boyutsal kontrolün bir kombinasyonunu gerektiren uygulamalarda kullanılır.

S: Hangi bakır kaliteleri mevcut?

C: Mevcut ürün bilgisinde ETP bakır C11000 / Cu-ETP ve oksijen-içermeyen bakır C10200 / C10100 listelenmektedir.

S: Hangi kalınlıklar mevcut?

C: Belirtilen kalınlık aralığı 9–70 μm olup standart kalınlıklar 9, 12, 18, 35 ve 70 μm'dir.

S: Folyo özel genişliklerde temin edilebilir mi?

C: Evet. Belirtilen genişlik aralığı 10–620 mm'dir ve folyo, spesifikasyona göre kesilebilir.

S: Hangi öfkeyi seçmeliyim?

C: Seçim, uzama, çekme mukavemeti, esneklik ve şekillendirme performansı arasındaki gerekli dengeye bağlıdır. Mevcut ürün spesifikasyonunda yumuşak tavlanmış, yarı-sert ve tam-sert seçenekler mevcuttur.

S: Teklif talebinde bulunurken hangi bilgileri vermeliyim?

C: Lütfen gerekli bakır kalitesini, kalınlığını, genişliğini, temperini, yüzey gereksinimini, uygulamasını, işleme yöntemini ve tahmini miktarını belirtin. Bu ayrıntılar uygun malzeme konfigürasyonunun belirlenmesine yardımcı olur.
