Civen Metal Material (Shanghai) Co., Ltd., Çin'deki -oksidasyon önleyici işleme tabi tutulmuş bakır folyonun önde gelen üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan Çin'de üretilen, dayanıklı, anti-oksidasyona tabi tutulmuş bakır folyoyu toplu olarak satın almaya hoş geldiniz. İşbirliği ile ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.

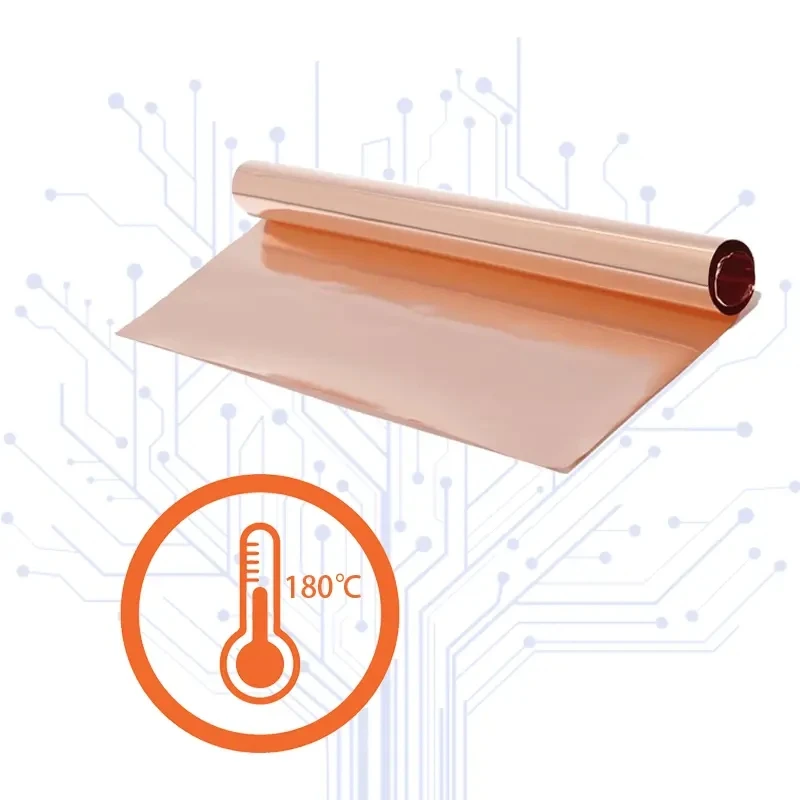

Anti-Oksidasyon Önleyici İşlem Görmüş RA (Haddelenmiş-Tavlanmış) Bakır Folyo, dinamik esnek devreler ve yüksek-sıcaklıkta laminasyon için tasarlanmış yüksek-saflıkta bir metal alt tabakadır. CİVEN Metal, son soğuk-haddeleme ve tavlama işleminden hemen sonra, temizlenmiş bakır yüzeye doğrudan özel bir inorganik pasivasyon tabakası uygular. Bu ultra-ince (15 nm'nin altında) bariyer filmi, çok-döngülü presleme ve yüksek{10}}sıcaklıkta depolama sırasında bakır oksit oluşumunu, elektriksel iletkenliği veya kimyasal aşındırma kinetiğini değiştirmeden önler.
Anahtar Malzemesi
Temel Malzeme:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikro yapı:Döngüsel bükülme altında yorulma direnci için yuvarlanma yönü boyunca yönlendirilmiş, tamamen yeniden kristalize edilmiş eş eksenli tane yapısı.
Yüzey İşlem:Pasifleştirilmiş krom-çinko veya organik-inorganik hibrit bariyer kaplama (<= 15nm).
Yüzey Uyumluluğu:Akrilik, epoksi veya modifiye silikon yapıştırıcılar kullanılarak poliimid (PI), polietilen tereftalat (PET) ve sıvı kristal polimer (LCP) filmlerle doğrudan laminasyon.
Performans Özellikleri
Termal Oksidasyon Direnci: Atmosfer koşullarında 180 derecede 120 dakika boyunca renk değişikliği, pullanma, temas direnci artışı olmadan dayanır.
Dinamik Eğilme Dayanıklılığı: Yorulma kırılmasından önce 0,8 mm bükülme yarıçapında 150.000'den fazla MIT katlama döngüsüne dayanır.
Soyulma Dayanımı Stabilitesi: Maintains initial peel strength >Dağlamadan önce 85 derece ve %85 bağıl nemde 72 saat sonra standart PI filmlerde=0.8 N/mm.
Dağlama Tekdüzeliği: Kontrollü tane sınırı dağılımı, alkalin kuprik klorür veya ferrik klorür aşındırma maddeleri kullanılarak 20um çizgi/boşluk (L/S) geometrilerine kadar temiz, alttan kesilmiş-serbest çizgi kenarı tanımları sağlar.
Elektriksel İletkenlik: 20 derecede 1,724 x 10^-8 Ohm*m'nin (%100 IACS) altında toplu elektrik direnci.
Teknik Özellikler
|
Parametre |
Şartname Aralığı |
Test Yöntemi / Standardı |
|
Nominal Kalınlık |
9um, 12um, 18um, 25um, 35um |
IPC-TM-650 2.2.18 |
|
Kalınlık Toleransı |
Web genişliği genelinde +/- 5% |
Mikrometre / Beta-ışın ölçer |
|
Çekme Dayanımı |
300 - 450 MPa (Sıcaklığa-bağlı) |
IPC-TM-650 2.4.18.1 |
|
Kopma Uzaması |
%15 ila %35 |
IPC-TM-650 2.4.18.1 |
|
Yüzey Pürüzlülüğü (Rz) |
Mat taraf: 0,8 - 1,5 µm / Parlak taraf:<= 0.5 um |
ISO 4287 / JIS B0601 |
|
Soyulma Dayanımı (PI'ya) |
>= 0.8 N/mm (Alındığı gibi-) |
IPC-TM-650 2.4.8 |
|
Oksidasyon Direnci |
180 derece / 2 saatte görsel renk değişikliği olmaz |
Konveksiyon fırın testi |
|
Standart Rulo Genişliği |
100 mm ila 620 mm (Özelliğe göre kesilebilir) |
Mekanik yarık toleransı +/- 0.2 mm |
Üretim ve Kalite Kontrol
Kalite Yönetimi: ISO 9001:2015 ve IATF 16949 sertifikalı kalite sistemleri altında üretilmektedir.
Soğuk Haddeleme: Çok-aşamalı Z-freze geçişleri, geçiş başına kontrollü boyut azaltma ile yüksek-saflıktaki bakır katotları hedef göstergeye indirger.
Kontrollü Atmosfer Tavlama: Gerilimi azaltmak ve tane boyutunu kontrol etmek için hidrojen-nitrojen koruyucu fırında sürekli tel tavlaması.
Yüzey Pasivasyonu: Tek tip anti-oksidasyon moleküler katmanını biriktiren hat içi elektrokimyasal veya kimyasal işlem.
Dilme ve Kenar Düzeltme: Çapakları ve kenar dalgalanmalarını ortadan kaldıran hassas döner kesmeli dilme.
Denetim Protokolleri:
İğne Deliği Tespiti: Tüm ana bobin uzunluğu boyunca sürekli optik tarama.
Mekanik Testler: Her master rulonun dış ve iç dönüşlerinde çekme ve uzama doğrulaması.
İzlenebilirlik: Hammadde Değirmen Test Sertifikalarına (MTC) bağlı her master ruloda lazerle-kazınmış parti kimlikleri.
Uygulamalar
Esnek Baskılı Devre Kartları (FPC'ler): Akıllı telefon menteşeleri, kamera modülleri ve katlanabilir OLED ekran ara bağlantıları.
Otomotiv Sensör Donanımları: Kaporta-altı şanzıman kontrol üniteleri ve direksiyon simidi saat yayı devreleri.
5G Telekomünikasyon Modülleri: İletken kenarlarında en aza indirilmiş ekleme kaybı gerektiren yüksek-frekanslı anten alt katmanları.

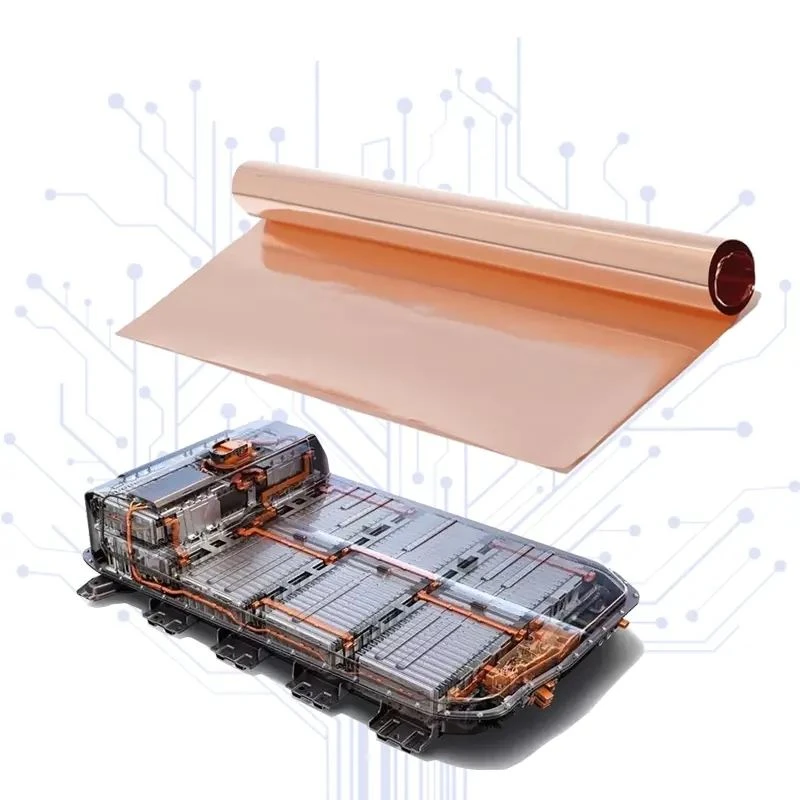

Lityum-İyon Pilli Akım Toplayıcılar: Aktif malzeme kaplamasından önce raf ömrü stabilitesi gerektiren sekme kaynağı ve dahili akım toplama folyoları.
Özelleştirme ve OEM Tedarik
Boyutlar: 20 mm'den 620 mm'ye kadar özel yarık genişlikleri, belirtilen dış çaplara sahip 3 inç veya 6 inç göbeklere sarılır.
Yüzey İşlem: Belirli alt yapışkan kimyalarına göre uyarlanmış ayarlanabilir pasivasyon film kalınlığı.
Mekanik Temperler: Damgalama, bükme veya gravür çizgileriyle eşleşen özelleştirilebilir çekme ve uzama profilleri (Yumuşak, Yarı-Sert, Tam-Sert).
Ambalajlama: Vakumlu-mühürlü anti-statik nitrojen-temizlenmiş yapılandırmalar.
Paketleme ve Teslimat
İç Ambalaj: Nitrojen atmosferi altında, silika jel kurutucu içeren, nem-bariyerli alüminyum folyo torbalar içinde asılıdır.
Yastıklama: Çekirdek ezilmesini ve kenar hasarını ortadan kaldırmak için ağır hizmet-köpük ara parçalarına sahip asılı ahşap kasalar.
Dokümantasyon: Malzeme Güvenliği Veri Sayfalarını (MSDS), Analiz Sertifikasını (CoA) ve RoHS/REACH uyumluluk raporlarını içerir.
Neden CİVEN Metal
Dikey Entegrasyon: Toplu-toplu işlere{-tutarlılığı sağlayan haddeleme, tavlama, pasifleştirme ve hassas dilimleme üzerinde şirket içi kontrol.
Kontrollü Metalurji: Kimyasal dağlamayı bozan mikroskobik kalıntıları ortadan kaldırmak için yüksek-saflıkta katot bakırının doğrudan kaynaklanması.
Proses Kararlılığı: Laminasyon delaminasyonunu önlemek için oksidasyon önleyici katman kalınlığının otomatik hat içi izlenmesi.
Küresel Lojistik: Kuzey Amerika, Avrupa ve Asya'daki devre kartı üreticilerine hizmet veren ihracat tedarik zinciri altyapısı.
